防爆配电箱线路故障及应对办法

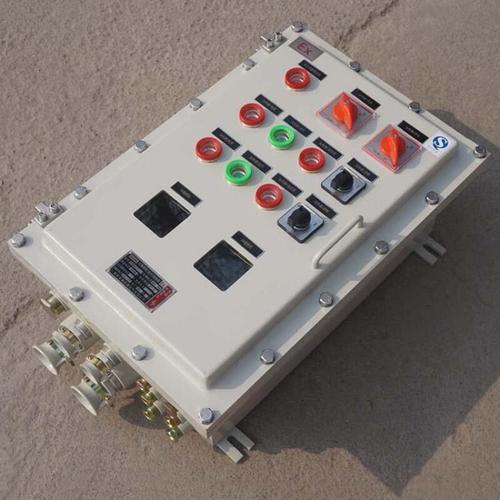

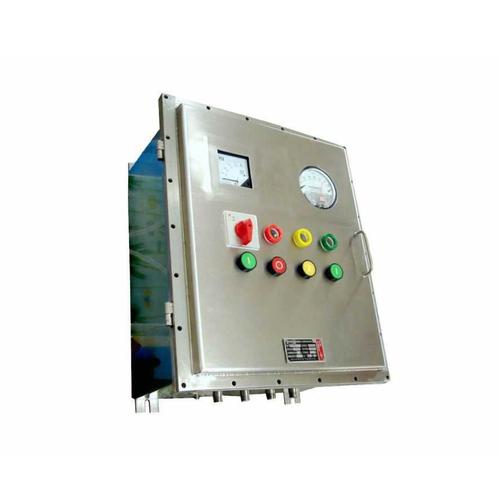

防爆配电箱是区域内的通用电路配电箱。开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭的金属柜内或屏上，形成低压配电箱。在正常运行期间，可以通过手动或自动开关来打开或关闭电路。如果防爆配电箱 line的出线出现故障，今天我们就和大家聊聊如何快速判断防爆配电箱 line的故障以及如何处理，希望能帮助到有需要的朋友。I. 防爆配电箱电气故障分析1。产品质量引发的故障在农网改造过程中，由于需要的配电箱数量多，建设周期短，配电箱厂需要低压电器的供货时间仓促，数量多，造成对产品质量要求不严的现象，导致部分产品投产不久就出现故障。比如有些型号的交流接触器不能运行是因为配电箱投入运行后不久接触器的合闸线圈烧坏。2.防爆配电箱内部电器选择不当导致的故障。由于制造过程中交流接触器容量选择不当，将容量相同的交流接触器安装在不同的出线回路中，且未考虑三相负荷的不平衡，部分出线接触器的电流等级无法按正常选择模式增加一个电流等级选择，导致夏季高温季节运行时交流接触器烧毁。

二。防爆配电箱 1的解决方案。采用保护电路，防止配电箱电源外部电路故障。选择较小的智能断相保护器。如DA88CM-II电机断相保护模块(上海产品)可安装在配电箱内，防止电机因低压断相运行而烧坏。2.选择节能型交流接触器(类似CJ20SI型)产品，注意交流接触器线圈电压与电流动作保护器选用的相应端子的连接，注意正确的负载匹配。选择交流接触器时，应选择绝缘等级为A级及以上的产品，必须保证主回路触点的额定电流大于或等于被控线路的负荷电流。接触器电磁线圈的额定电压为380V或220 V，线圈可在额定电压的80% ~ 105%范围内使用。3.剩余电流动作保护器的选择。必须选用符合GB 6829《剩余电流保护器通用要求》标准，并经中国电工产品认证委员会认证的产品。可选用LJM(J)系列节电低灵敏度延时保护器。保护器的型式应符合国家标准GB13955-2005《剩余电流动作保护装置的安装和运行》。漏电保护器的分断时间，当漏电电流为额定漏电电流时，不应超过0.2s。配电箱的进出线应采用低压电缆，电缆的选择应符合技术要求。如30kVA、50kVA变压器的配电箱进线采用VV22-35×4电缆，分支出线采用同规格的VLV22-35×4电缆；80kVA和100kVA变压器的配电箱进线分别采用VV22-50×4和VV22-70×4电缆，分支出线分别采用VLV22-50×4和VLV22-70×4电缆。电缆用铜铝接线鼻子压接，然后用螺栓与配电箱内的接线桩连接。5.保险丝的选择(RT和NT)。配电变压器低压侧总过流保护熔断器的额定电流应大于配电变压器低压侧的额定电流，一般取额定电流的1.5倍，熔体的额定电流应根据变压器允许的过载倍数和熔断器特性确定。电路过流保护熔断器熔体的额定电流不应大于总过流保护熔断器的额定电流。熔体的额定电流应根据电路的正常最大负载电流选择，并应避免正常峰值电流。一般并联电容器组的熔断器额定电流可以是电容器额定电流的1.5 ~ 2.5倍。
